Fast tip/ tilt steering stage MTS2A23H6mf6000

私達は衛星通信に貢献します。

衛星通信といえば、電波で通信する時代でしたが、ここ数年レーザーで通信する手段が色々なところに提案され、検証されました。

これまでの電波通信(マイクロ波)では周波数帯域の枯渇問題が顕著になるに対して、光通信では免許不要であるだけでなく、10Gps以上の通信速度を実現し、 使用可能な帯域幅も桁違いぐらい増えます。また、絞ったレーザーで通信するため、干渉や傍受の懸念もありません。

私たちはこの夢の技術、光通信の実現及び普及に尽力を尽くします。

私たちは20年以上圧電素子を駆動する経験を持ち、一貫して社内でピエゾアクチュエータの設計製造販売する能力がある会社です。 この度は私達から小型かつ高速正確にミラーの角度を制御できるステアリングミラーを上市させ、衛星通信の普及に貢献します。

Specifications for MTS2A23H6mf6000

詳細スペックは下記の通りになります。

        Unit Tolerance
Active axes θx, θy
Motion and positioning
Integrated sensor SGS
Tip / Tilt angle, closed loop (Static motion at 0 ~ 150V) ±6.5 mrad
Resolution, open load Below 1.0 µrad
Mechanical properties
Resonant frequency @ without load 5 & above kHz
Resonant frequency @ Max load 4 & above kHz
Drive properties
Max driving voltage 150 V Typ.
Max load 0.2 g Typ.
Miscellaneous
Operating temperature -40 ~ 80
Material platform Aluminum
Height 23.0 mm Typ.
Mass 50 g Typ.
Diameter 30.0 mm Typ.

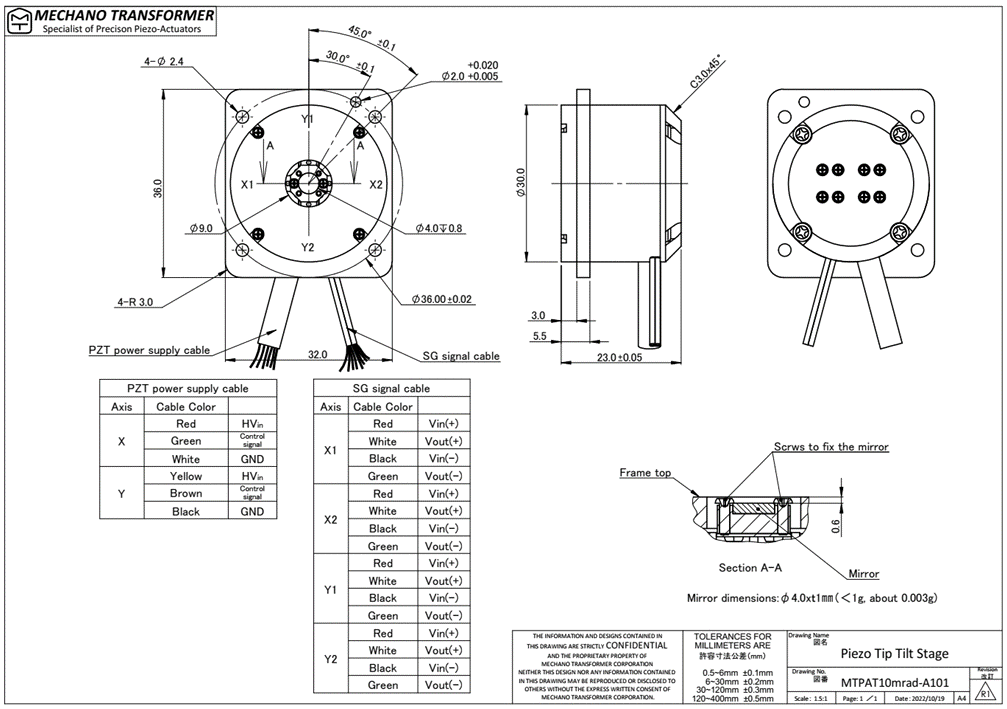

>Mechanical interfaces Tolence

>Optical interfaces

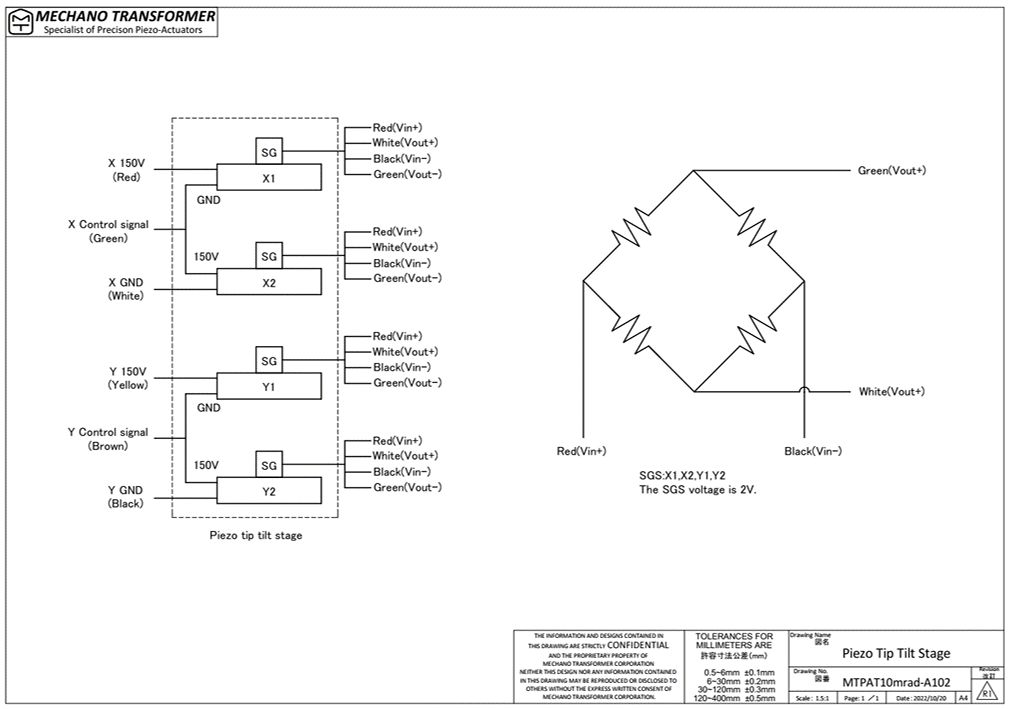

>Electrical interfaces
